ВВ-ENRG-10
Версия для печати
2 205 000 тенге

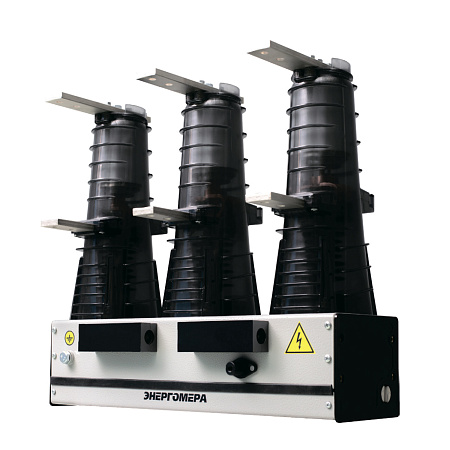

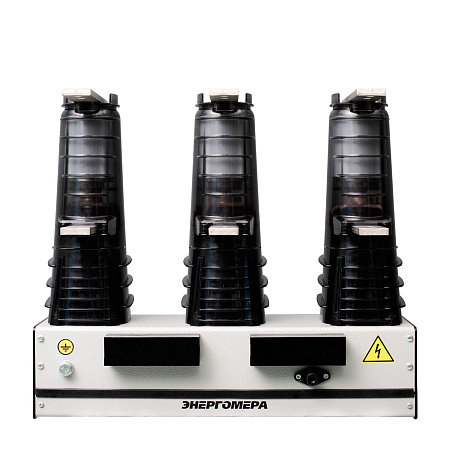

Вакуумный выключатель
ВВ-ENRG-10
Вакуумный выключатель ВВ-ENRG-10 с электромагнитным приводом предназначен для проведения тока в номинальном режиме, защиты персонала и оборудования от токов перегрузки и короткого замыкания в электрических цепях с номинальным током до 1 000 А и классом напряжения 10 кВ.
Рассказать друзьям
Нормативно-правовое обеспечение
- ГОСТ Р 52565-2006 «Выключатели переменного тока на напряжения от 3 до 750 кВ».
Область применения
Эксплуатация в сетях трехфазного переменного тока с номинальным напряжением 10 кВ с изолированной или заземленной через дугогасящий реактор или резистор нейтралью.
Конструктивные особенности
- Специальное конструктивное решение позволяет устанавливать ВВ-ENRG-10 в любом пространственном положении, что дает широкие возможности для применения выключателей при реализации программ ретрофита.
- Благодаря компактным габаритным размерам и малому весу, установка выключателей серии ВВ-ENRG-10 возможна во все типы камер сборных одностороннего обслуживания (КСО) и комплектных распределительных устройств (КРУ).
Условия эксплуатации
Работа при следующих условиях окружающей среды:
- высота установки над уровнем моря – не более 1 000 м
- рабочий диапазон температур окружающего воздуха от –55 до +45 °С
- относительная влажность воздуха – 100% при температуре +25 °С
Гарантии
- Срок гарантии – 7 лет со дня ввода в эксплуатацию, но не более 8 лет со дня отгрузки предприятием-изготовителем.
- Срок службы - не менее 30 лет.
Преимущества
- Соответствуют требованиям ГОСТ Р 52565-2006.
- Минимальные массогабаритные показатели в своем классе: вес коммутационного модуля 28-32 кг.
- Надежная работа в условиях повышенной вибрации. Стойкость к механическим воздействиям и вибрациям по группе М6.
- Широкий диапазон рабочих температур.
- Длительная и надежная работа оборудования: коммутационный ресурс – 50 000 циклов.
- Быстрый и простой монтаж за счет сниженного веса коммутационного модуля.
- Малогабаритный блок управления с возможностью питания от токовых цепей.
- Сохранение работоспособности и способности выполнения операций отключения – 120 секунд и операции включения в течение 1 минуты после потери оперативного питания.
- Не требует установки радиаторов в месте присоединения выводов к токоведущим шинам при токе 1 000 А.
- Быстродействие: время отключения – 25 мс, время включения 35 мс.

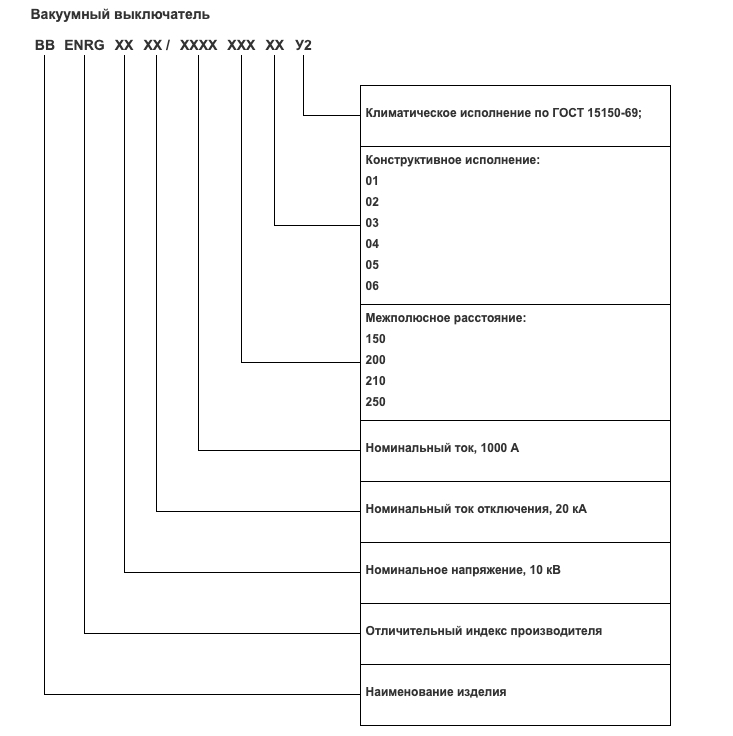

- Межполюсное расстояние: 150, 200, 210, 250 мм.
- Номинальный (максимальный) ток, А:
- 1000
- Номинальное напряжение, кВ:
- 10
- Наибольшее рабочее напряжение, кВ:
- 12
- Гарантийный срок, лет:
- 7
- Номинальный ток отключения, кА:
- 20
- Собственное время отключения, мс, не более:
- 25
- Собственное время включения, мс, не более:
- 35
- Полное время отключения, мс, не более:
- 30
- Разновременность замыкания/размыкания контактов при включении, мс, не более:
- 4
- Разновременность замыкания/размыкания контактов при отключении, мс, не более:
- 3
- Механический ресурс (количество циклов ВО), не менее:
- 50 000
- Коммутационный ресурс (количество циклов ВО) при номинальном токе отключения, не менее:
- 25
