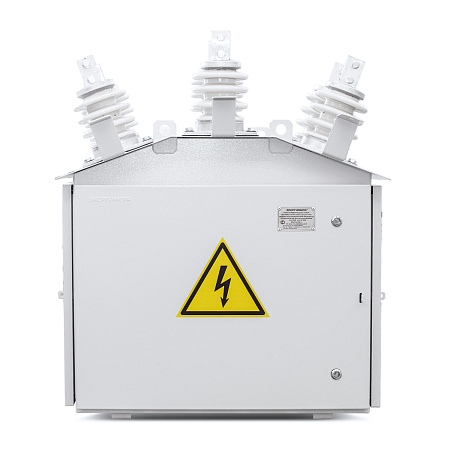

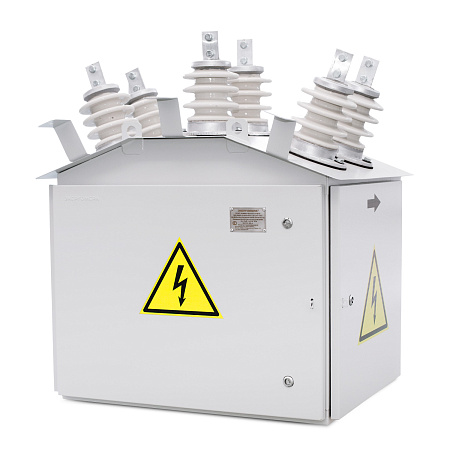

Пункт коммерческого учета электроэнергии
ПКУ 6(10) кВ
ТУ 3414-124-63919543-2016
Предназначен для измерения и учета активной и реактивной энергии прямого и обратного направления в цепях переменного тока напряжением 6 кВ или 10 кВ частотой 50 Гц на границе балансовой принадлежности между различными субъектами рынка.
Рассказать друзьям
Нормативно-правовое обеспечение
- ГОСТ 14693-90 «Устройства комплектные распределительные негерметизированные в металлической оболочке на напряжение до 10 кВ. Общие технические условия ГОСТ»;
- ГОСТ1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции».
Функциональные возможности
- Организация коммерческого учета на границах зон балансовой принадлежности.
- Отслеживание фактов хищения электрической энергии.
- Сбор, хранение и передача измеренных данных на диспетчерские пункты с привязкой к единому астрономическому времени.
- Тарифный учет электроэнергии и предоставление объективной информации для проведения расчетов между участниками рынка электроэнергии.
Условия эксплуатации
- В части воздействия климатических факторов внешней среды, исполнение – У, УХЛ1 категории размещения – 1 по ГОСТ 15150
- В части стойкости к механическим внешним воздействующим факторам – группа М2 по ГОСТ 17516.1
- Высота над уровнем моря не более 1 000 м
- Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, вызывающих разрушение металла и изоляции
- Рабочее положение в пространстве – вертикальное, с допустимым отклонением не более 10˚ в любую сторону для модуля ВМ и не более 5˚– для модуля НМ
Гарантии
- Срок гарантии – 5 лет со дня ввода в эксплуатацию, но не более 6 лет со дня отгрузки предприятием-изготовителем.
- Срок службы не менее 30 лет.
- Номинальное напряжение, кВ:
- 6 (10)
- Наибольшее рабочее напряжение, кВ:
- 7,2 (12)
- Номинальная частота, Гц:
- 50
- Номинальное напряжение вспомогательных цепей, В:
- 100
- Номинальный ток главных цепей, А:
- 5; 10; 15; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 500; 600
- Номинальный ток вспомогательных цепей, А:
- 5

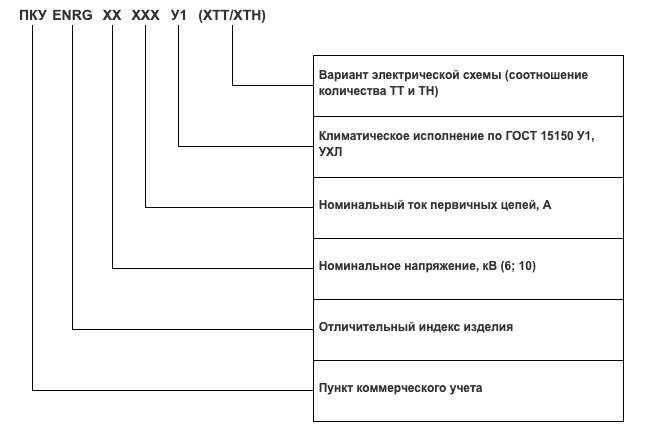

- Вариант электрической схем (соотношение количества ТТ и ТН):
- 3ТТ и 3ТН, 2ТТ и 3ТН
- Количество ограничителей перенапряжений, шт. в зависимости от схемы ПКУ:
- 0; 3; 6
- Ток термической стойкости (1 сек.) в зависимости от номинального тока главных цепей, кА:
- 2 - 40
- Ток электродинамической стойкости в зависимости от номинального тока главных цепей, кА :
- 1 - 81
- Класс точности прибора учета при измерении актив-ной/реактивной энергии:
- 0,2; 0,25; 0,5, 0,5S
- Степень защиты по ГОСТ 14254-80:
- IP54

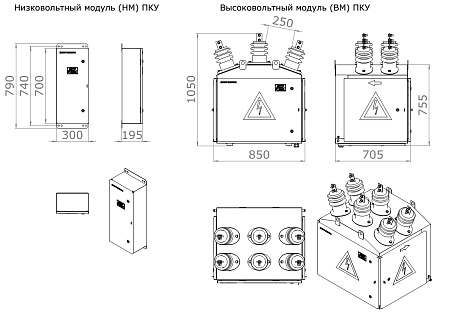

- Высоковольтный модуль (Ш х В х Г) :
- 850 х 755 х 705
- Низковольтный модуль (Ш х В х Г):
- 300 х 700 х 195
- Гарантийный срок, лет:
- 3,5
